電梯智能管理系統解決方案

發布日期：2017-07-04  閱讀：8455 次  類別：門禁管理系統

一、系統簡介

IC卡電梯管理系統可以對電梯乘坐人員進行電腦智能化控制和管理，有效防止未授權人員任意乘用電梯出入各樓層，從而提高大樓的安全管理水平。

IC卡電梯管理系統采用一人一卡，憑卡乘梯，每張卡能到達的樓層，由管理部門發卡時指定。持卡人刷卡后只能選擇自己已授權的的樓層。

本系統只改變電梯選層權限功能，而不改變電梯運行功能。在電梯原有功能基礎上增加管理功能。采用非接觸式IC卡控制，卡內占用卡內兩個扇區，可與其它系統合用同一卡片，實現區域一卡通功能。

二、常用功能介紹

系統由硬件和軟件二大部分組成。硬件包括主控制器、讀卡天線、電源、寫卡器、IC卡片等，軟件包括下位機運行控制軟件、上位機寫卡授權軟件。

本系統結構緊湊，功能強大?？蓪崿F(xiàn)刷卡收費、不收費互換功能，時段限制功能，強制管理功能，消防、手動轉換功能，刷卡轉換功能，遠程監視功能，訪客聯動功能,丟卡掛失功能, 故障自動檢測功能。

1、消防功能

系統預留消防聯動接口，與消防報警系統連接后，當大樓內部出現火災或地震之類災害時，系統本身會隨電梯消防功能的啟用自動脫離控制，恢復無卡乘梯狀態。

2、遠程監視功能

系統預留 485 通訊接口，通過選配RS485通訊器并將本系統與管理電腦通過485總線相連，管理人員可以通過網絡控制每部電梯并且實時掌握每臺電梯何時何人刷卡乘梯。

3、刷卡轉換功能

通過在讀卡區內刷管理卡（系統開關卡），即可輕松實現電梯系統開放與刷卡乘梯間互相切換。

4、強制管理功能

通過在主控讀卡區刷強制管理卡，可以設置禁用或開放對應梯號房間用戶的所有卡片。

5、丟卡掛失功能

當卡片丟失后，只要做一張同卡號的補卡，在相應電梯的主控讀卡區刷卡三次以后，用戶所做的補卡就可以代替丟失的卡片在此臺電梯上繼續使用了，而丟失的卡片已經無效了。

6、時段限制功能

制作時段卡時通過設定卡片有效時間，實現卡片只能在有效期內刷卡乘梯，過期不可繼續使用電梯的功能。

7、故障自動檢測功能

當電路板上有電路出現故障時，電路會自動檢測并開放所有輸出，保證電梯正常運行。

8、輸出時間調節功能

可根據需求改變輸出端的開放時間，時間設定范圍為1～9秒可調。

9、記錄歷史用梯功能

系統可以記錄使用者卡號、使用時間、所使用的電梯代號、剩余使用次數（僅為收費卡）等信息（最多可記錄8000條），方便管理者查詢。

10、讀取用戶數據卡讀取歷史用梯記錄功能

由軟件制作讀取用戶數據卡，可方便的讀取每部電梯用梯歷史記錄（每張IC卡單次最多可讀取84條記錄）。

11、支持直達功能

可通過全通卡或普通用戶卡設定指定所要到達的樓層，刷卡即可自動開放對應直達樓層，實現直達乘梯。

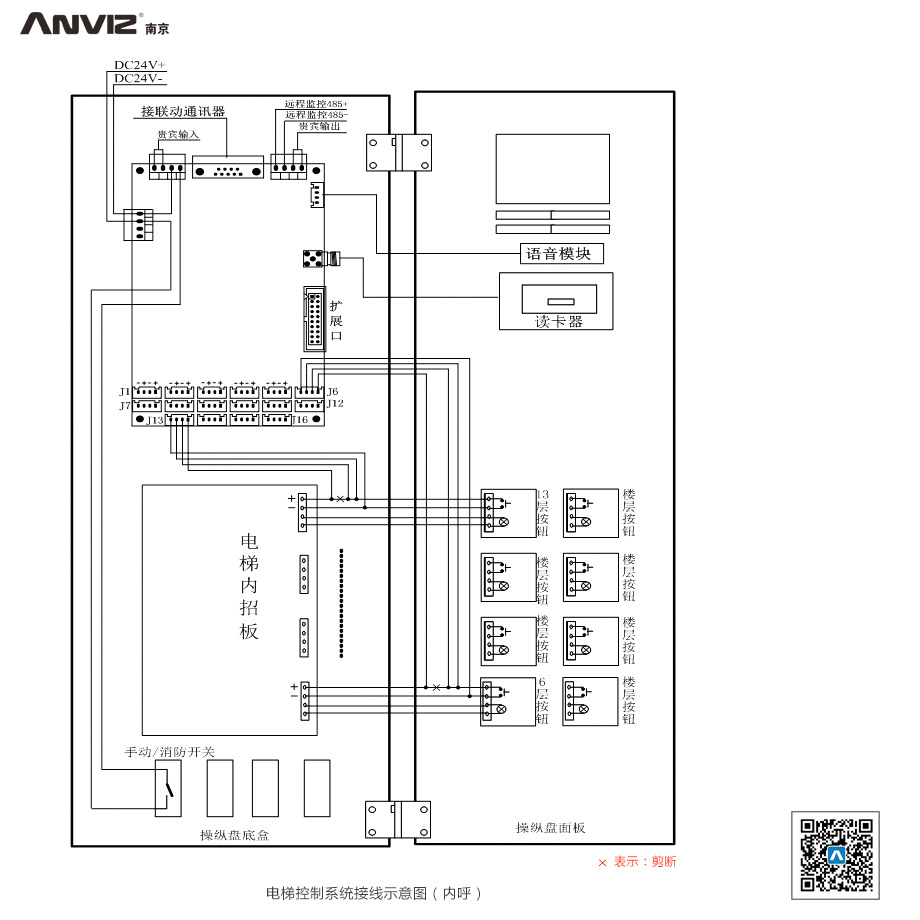

三．系統接線示意圖

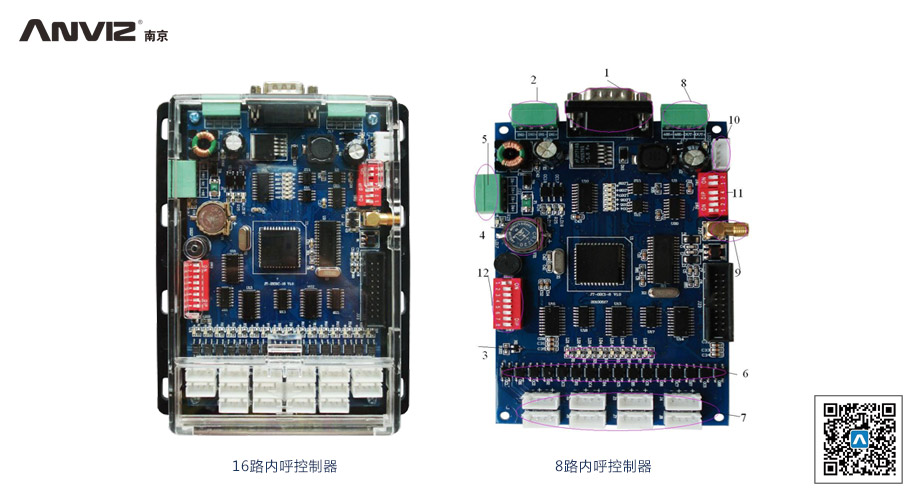

四、電梯內呼控制器

1、接口說明：

2、主要參數：

* 輸入電壓：DC12V～DC36V

* 輸入電流：<600mA

* 手動、消防端口輸入電壓：DC12V～DC36V

* 內呼主控板輸出點：8/16路

* 輸出點特性：開關量輸出（光耦）

* 使用溫度：-10～60攝氏度，工作環境濕度為RH 30% ～ 95%不結露

* 存儲溫度：-20～70攝氏度

* 刷卡操作時間：<100ms

* 射頻電纜通訊距離：<10m

* 485通訊距離：<1200m(屏蔽雙絞線)

* 存儲歷史刷卡記錄：最多8000條（循環存儲）

* 存儲卡容量：16000張

* 最多梯號：255

* 主板尺寸：150×115×28mm（L×W×H）

* 安裝孔尺寸：119×106mm

* 安裝盒尺寸：165×120×28mm

五、電梯內呼控制器擴展板

1、接口說明：

2、尺寸參數：

* 主板尺寸：85×70×20mm（L×W×H）

* 安裝孔尺寸：79×63mm

* 安裝盒尺寸：90×80×25mm（L×W×H）

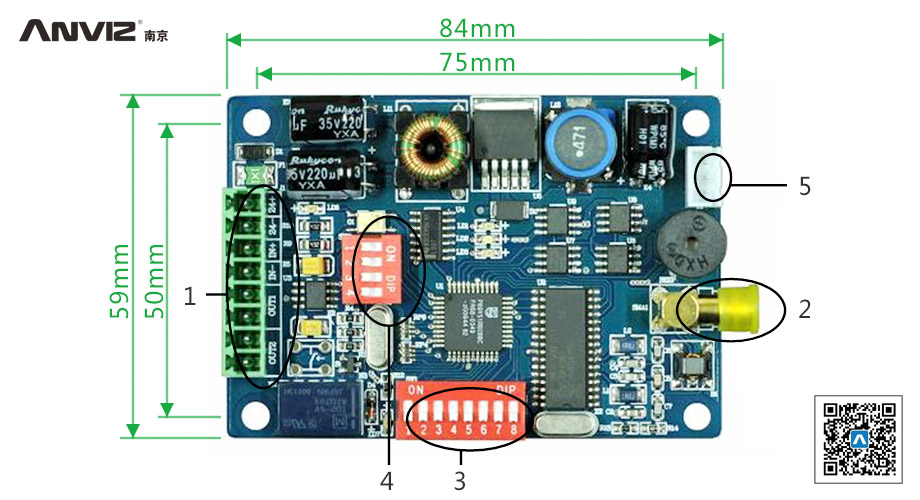

六、電梯外呼控制器

1、接口說明：

2、主要參數：

* 輸入電壓：DC 12V~36V

* 輸入電流：＜70mA

* 手動、消防端口輸入電壓：DC9V~DC24V

* 主控板輸出點：2路

* 輸出點特性：開關量輸出

* 使用溫度：-10~60攝氏度，工作環境濕度為RH30%~95%不結露

* 存儲溫度：-20~70攝氏度

* 刷卡操作時間：＜100ms

* 射頻電纜通訊距離：＜10m

* 存儲歷史刷卡記錄：最多8000條（循環存儲）

* 最多梯號：255

* 主板尺寸：84×59mm（L×W）

* 安裝孔尺寸：75×50mm

* 安裝尺寸：90×80×25mm

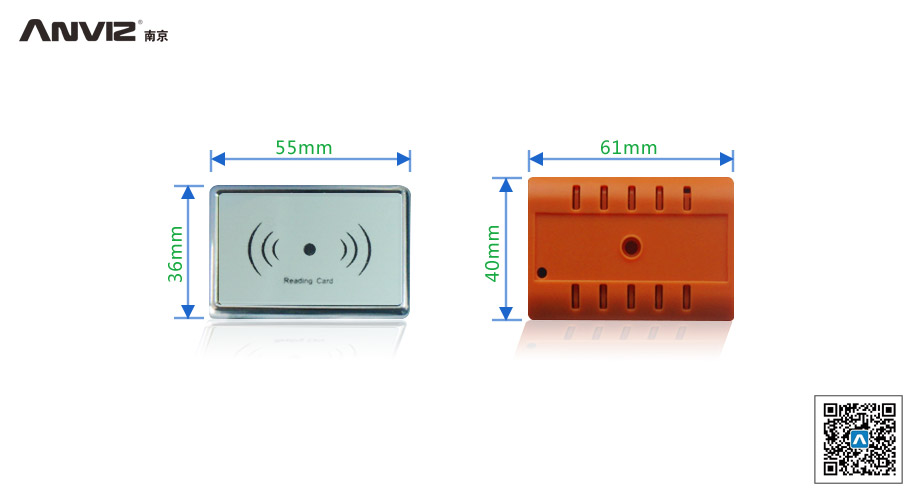

七、電梯控制器天線總成

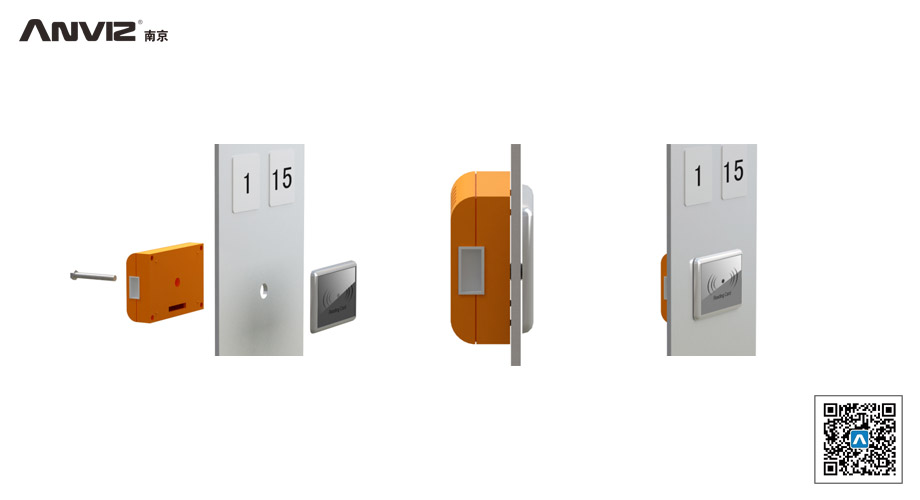

1、安裝示意圖：

2、尺寸參數：

* 天線外形尺寸：55×36×4mm、安裝尺寸：60×40×6mm。

* 天線控制器外形尺寸：61×40×10mm、安裝尺寸：75×55×17mm。

* 安裝開孔尺寸：直徑d=8mm。
